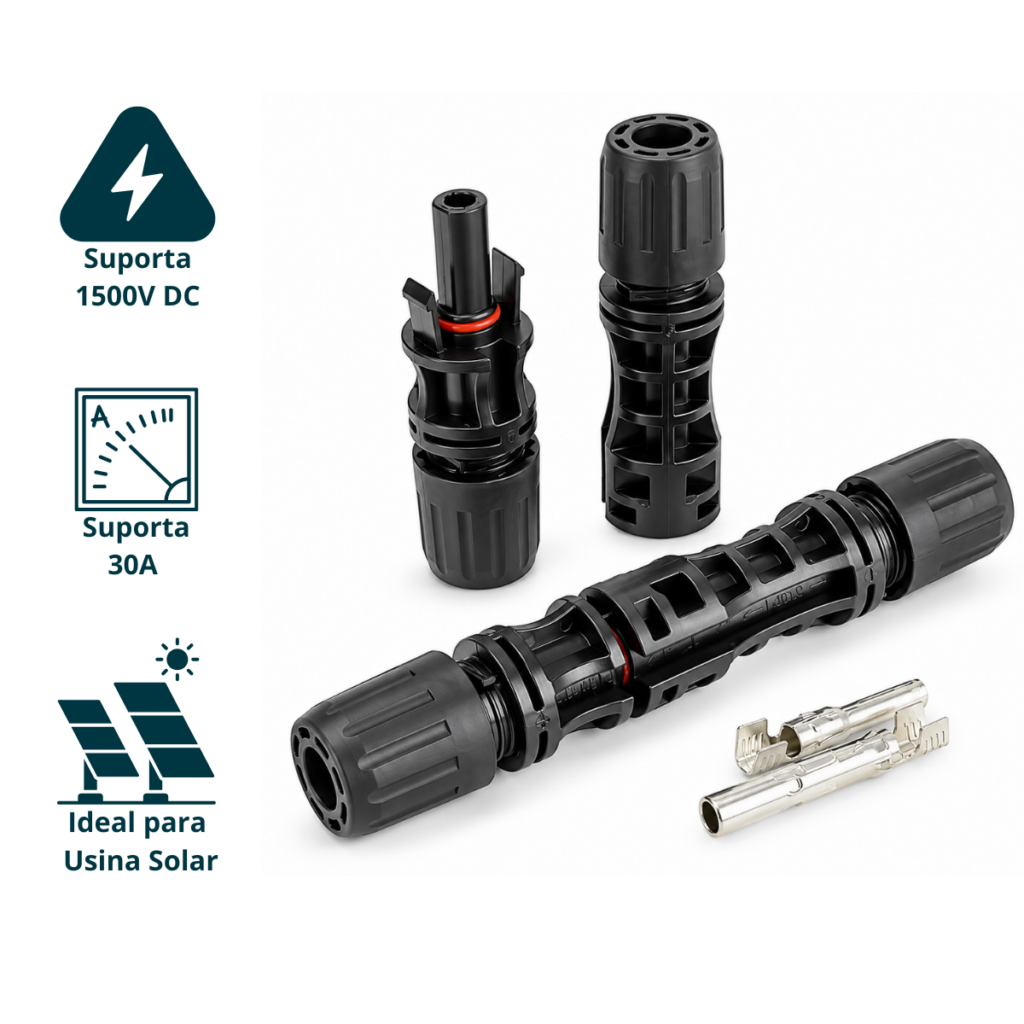

Conector Solar MC4 1500V DC 30A para Sistemas Fotovoltaicos
O Conector Solar MC4 1500V DC 30A foi desenvolvido para realizar conexões
elétricas seguras, confiáveis e resistentes em sistemas de energia solar fotovoltaica.
É indicado para interligação de módulos solares, strings, cabos fotovoltaicos e equipamentos
compatíveis em instalações residenciais, comerciais e usinas solares.
Com proteção IP67, classificação de inflamabilidade UL94-V0
e resistência de contato de até 0,5 mΩ, oferece excelente desempenho em
ambientes externos e aplicações que exigem alta confiabilidade elétrica.
Principais Benefícios
- Tensão de até 1500V DC: adequado para sistemas fotovoltaicos modernos.
- Corrente nominal de 30A: indicado para diversas configurações de strings solares.
- Proteção IP67: resistente à entrada de poeira e água quando corretamente montado.
- UL94-V0: material com classificação de inflamabilidade elevada.
- Classe II de segurança: isolamento adequado para aplicações fotovoltaicas.
- Baixa resistência de contato: até 0,5 mΩ.
- Compatível com cabos de 2,5 mm² a 6 mm².
- Conexão por crimpagem: montagem robusta e confiável.
- Trava de segurança: ajuda a evitar desconexão acidental.
- Vedação por anel: contribui para a proteção contra umidade.
Medidas Aproximadas
- Conector macho: aproximadamente 65,5 mm de comprimento.
- Conector fêmea: aproximadamente 68,2 mm de comprimento.
- Diâmetro externo: aproximadamente 20 mm.
As medidas podem apresentar pequenas variações conforme o lote e o processo de fabricação.
Aplicações
O conector MC4 é indicado para diferentes tipos de sistemas fotovoltaicos, como:
- Instalações solares residenciais.
- Sistemas comerciais.
- Usinas solares.
- Conexão entre módulos fotovoltaicos.
- Interligação de strings solares.
- Manutenção e reposição em sistemas existentes.
- Conexões entre cabos solares e equipamentos compatíveis.
Proteção IP67
Quando instalado corretamente, o conector oferece proteção IP67, ajudando a proteger
a conexão elétrica contra poeira e entrada de água.
Para garantir o grau de proteção, é fundamental utilizar cabo dentro da faixa de diâmetro
recomendada e realizar corretamente a crimpagem e o aperto do prensa-cabo.
Terminal em Cobre Estanhado
Os terminais metálicos utilizam cobre estanhado, proporcionando boa
condutividade elétrica e resistência à oxidação.
A baixa resistência de contato contribui para reduzir perdas elétricas e aquecimento na conexão,
desde que a crimpagem seja executada corretamente.
Instalação por Crimpagem
A montagem utiliza terminais metálicos crimpados ao cabo fotovoltaico.
Recomenda-se o uso de ferramenta apropriada para conectores solares, garantindo
deformação correta do terminal e fixação segura do condutor.
Após a crimpagem, o terminal é inserido no corpo do conector até o travamento completo.
Trava de Segurança
O sistema de trava mecânica ajuda a impedir desconexões involuntárias após o acoplamento
entre os conectores macho e fêmea.
Para desconexão, utilize ferramenta adequada quando necessário e sempre execute
a manutenção com o sistema em condições seguras.
Perguntas Frequentes
Esse conector suporta 1500V?
Sim. A especificação nominal informada é de 1500V DC.
Qual a corrente suportada?
A corrente nominal informada é de 30A.
Posso usar cabo de 4 mm²?
Sim. O conector é compatível com cabos entre 2,5 mm² e 6 mm²,
desde que o diâmetro externo do cabo também esteja dentro da faixa recomendada.
Serve para cabo de 6 mm²?
Sim. Cabos de até 6 mm² estão dentro da faixa especificada.
É resistente à água?
O conector possui grau de proteção IP67 quando corretamente montado
e utilizando cabo compatível.
Serve para usina solar?
Sim. É indicado para aplicações fotovoltaicas residenciais, comerciais e usinas solares,
respeitando os limites elétricos do projeto.
Precisa de ferramenta para montagem?
Recomenda-se utilizar alicate de crimpagem apropriado para terminais MC4,
garantindo uma conexão elétrica segura e confiável.
Posso misturar este conector com qualquer outro MC4?
A compatibilidade física deve ser verificada com cuidado.
Apesar de diversos conectores utilizarem o padrão conhecido como MC4,
recomenda-se evitar misturar conectores de fabricantes ou modelos diferentes
sem confirmação de compatibilidade elétrica e mecânica.
Conteúdo da Embalagem
- 01 conector macho.
- 01 conector fêmea.
- Terminais metálicos para crimpagem.
Confirme a quantidade específica da oferta antes da compra,
especialmente em anúncios com kits de múltiplos pares.
Conexão Segura para seu Sistema Fotovoltaico
O Conector Solar MC4 1500V DC 30A reúne resistência mecânica,
proteção contra intempéries, terminais de cobre estanhado e compatibilidade com
cabos fotovoltaicos amplamente utilizados no mercado.
Uma solução prática para instalação, expansão e manutenção de sistemas de energia solar.
