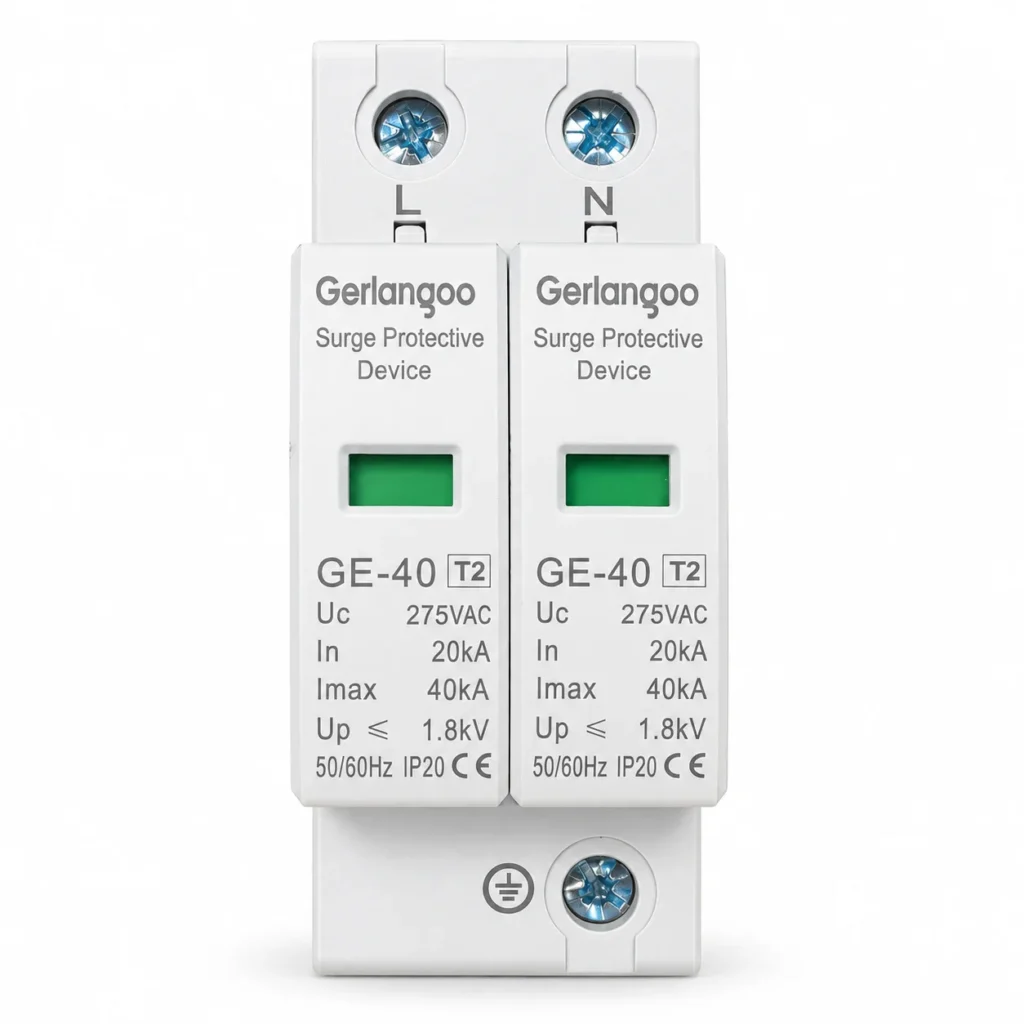

DPS 275V Tipo 2 20kA Bipolar Gerlangoo GE-B60
O DPS Gerlangoo GE-40 Tipo 2 é um dispositivo de proteção contra surtos elétricos desenvolvido para ajudar a proteger instalações e equipamentos contra sobretensões transitórias provocadas por descargas atmosféricas indiretas, manobras da rede elétrica e outros eventos de surto.
Com configuração 2P para fase + neutro, tensão máxima de operação contínua de 275V AC, corrente nominal de descarga de 20kA e corrente máxima de descarga de até 40kA, é indicado para utilização em quadros elétricos residenciais, comerciais e outras aplicações compatíveis com suas características técnicas.
O modelo possui cartuchos removíveis, facilitando a manutenção e a substituição dos módulos quando necessário, sem precisar substituir toda a base do DPS.
Principais Benefícios
- DPS Classe Tipo 2 (T2): indicado para proteção contra surtos transitórios em instalações elétricas.
- Uc 275V AC: adequado para aplicações compatíveis com essa tensão de operação.
- In 20kA: corrente nominal de descarga.
- Imax 40kA: corrente máxima de descarga.
- Up ≤ 1,8kV: baixo nível de tensão residual de proteção.
- Configuração bipolar: proteção para fase e neutro.
- Módulos removíveis: manutenção mais simples e rápida.
- Indicador visual: permite verificar o estado dos módulos.
- Instalação em trilho DIN 35 mm: compatível com quadros elétricos padrão.
- Formato compacto: ocupa aproximadamente dois módulos no quadro.
Proteção Contra Surtos Elétricos
Surtos de tensão podem ocorrer em frações de segundo e atingir equipamentos conectados à instalação elétrica. Esses picos podem ser causados por descargas atmosféricas próximas, chaveamentos da concessionária, acionamento de cargas elétricas e outras alterações na rede.
O DPS GE-B60 atua desviando a energia do surto para o sistema de aterramento, ajudando a limitar a sobretensão que chega aos equipamentos protegidos.
Para o funcionamento correto do DPS, é fundamental que a instalação possua sistema de aterramento adequado e que o dispositivo seja instalado conforme o projeto elétrico.
Ficha Técnica
| Especificações do Gerlangoo GE-B60 |
| Marca |
Gerlangoo |
| Modelo |
GE-40 |
| Categoria |
Dispositivo de Proteção contra Surtos - DPS |
| Classe |
Tipo 2 (T2) |
| Configuração |
2P - Fase + Neutro + conexão PE |
| Tensão máxima de operação contínua (Uc) |
275V AC |
| Corrente nominal de descarga (In) |
20kA |
| Corrente máxima de descarga (Imax) |
40kA |
| Nível de proteção (Up) |
≤ 1,8kV |
| Frequência |
50/60Hz |
| Grau de proteção |
IP20 |
| Instalação |
Trilho DIN 35 mm |
| Tipo de módulo |
Cartuchos removíveis |
| Indicador visual |
Sim |
| Largura aproximada |
36 mm |
| Altura aproximada |
92 mm |
| Profundidade máxima aproximada |
65 mm |
Módulos Removíveis
Um dos principais diferenciais do GE-40 é a utilização de cartuchos de proteção removíveis.
Caso um módulo chegue ao fim de sua vida útil após atuar contra surtos elétricos, é possível realizar sua substituição sem necessariamente remover toda a base instalada no quadro.
Essa característica facilita a manutenção preventiva e corretiva da instalação.
Indicador Visual de Status
Os módulos possuem janela indicadora que permite verificar rapidamente sua condição de operação.
- Indicador verde: módulo em condição normal de operação.
- Indicador vermelho: indica necessidade de substituição do cartucho.
A inspeção visual periódica do DPS é recomendada como parte da manutenção do quadro elétrico.
Instalação em Trilho DIN 35 mm
O dispositivo foi desenvolvido para instalação em trilho DIN padrão de 35 mm, facilitando sua montagem em quadros elétricos residenciais, comerciais e industriais compatíveis.
A conexão do equipamento deve respeitar a identificação de fase (L), neutro (N) e aterramento (PE).
Onde Pode Ser Utilizado?
O DPS GE-B60 pode ser aplicado, conforme projeto elétrico, em:
- Quadros elétricos residenciais.
- Quadros comerciais.
- Pequenas instalações industriais.
- Proteção de circuitos eletrônicos.
- Sistemas de automação.
- Sistemas fotovoltaicos no lado AC, quando tecnicamente compatível.
- Quadros de proteção de carregadores veiculares e Wallbox, quando compatível com o projeto.
- Instalações com equipamentos eletrônicos sensíveis.
DPS para Wallbox e Carregador Veicular
Em instalações de carregadores de veículos elétricos, o DPS é um dos componentes que podem fazer parte do quadro de proteção do Wallbox.
A escolha deve considerar a tensão da instalação, esquema de aterramento, manual do carregador, projeto elétrico e demais dispositivos de proteção utilizados no circuito.
O GE-40 275V Tipo 2 pode ser utilizado em aplicações compatíveis com suas especificações elétricas.
DPS em Sistemas de Energia Solar
O produto também pode ser utilizado para proteção contra surtos no lado AC de sistemas fotovoltaicos, desde que sua tensão e características sejam compatíveis com o circuito projetado.
Importante: este modelo é um DPS AC. Para proteção das strings fotovoltaicas no lado de corrente contínua devem ser utilizados DPS específicos para aplicações DC, conforme a tensão do sistema.
Dimensões Aproximadas
- Largura: 36 mm
- Altura: 90 mm
- Profundidade máxima: aproximadamente 65 mm
- Instalação: trilho DIN 35 mm
As medidas são aproximadas e podem apresentar pequenas variações de fabricação.
Conteúdo da Embalagem
- 01 DPS AC Gerlangoo GE-40 Tipo 2.
- Base bipolar com dois módulos de proteção instalados.
Perguntas Frequentes
Esse DPS é de 275V?
Sim. O modelo possui tensão máxima de operação contínua Uc de 275V AC.
Ele suporta 40kA?
O produto possui Imax de 40kA, correspondente à corrente máxima de descarga especificada pelo fabricante.
Qual é a corrente nominal?
A corrente nominal de descarga In é de 20kA.
É DPS Tipo 1 ou Tipo 2?
Este modelo é classificado como DPS Tipo 2 (T2).
Possui dois polos?
Sim. O conjunto possui configuração bipolar para fase + neutro, com conexão ao sistema de aterramento.
Os módulos podem ser trocados?
Sim. Os cartuchos são removíveis, permitindo substituição dos módulos quando necessário.
Como saber quando precisa trocar?
O dispositivo possui indicador visual de status. Quando o indicador sinalizar condição de substituição, o módulo deve ser avaliado e trocado.
Serve para trilho DIN?
Sim. O equipamento é desenvolvido para instalação em trilho DIN de 35 mm.
Serve para Wallbox?
Pode ser utilizado em quadros de proteção para Wallbox quando suas características forem compatíveis com a instalação e com o projeto elétrico do carregador.
Serve para energia solar?
Pode ser utilizado no lado AC de sistemas fotovoltaicos compatíveis. Para o lado DC dos painéis solares é necessário utilizar DPS específico para corrente contínua.
Proteja Sua Instalação Contra Surtos
O DPS Gerlangoo GE-40 275V Tipo 2 40kA combina elevada capacidade de descarga, cartuchos removíveis, indicador visual e instalação prática em trilho DIN.
Uma solução compacta para aumentar a proteção de quadros elétricos e equipamentos contra sobretensões transitórias.
