Descrição

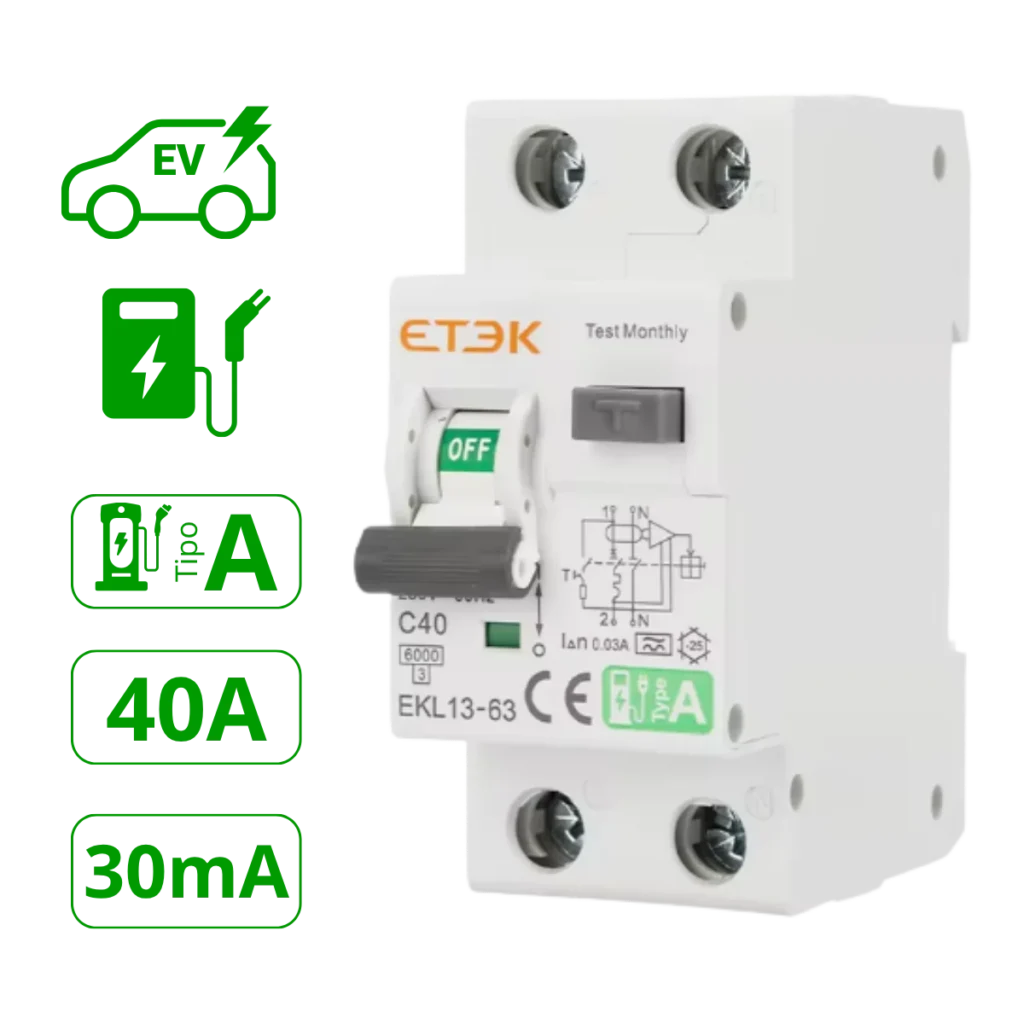

DISJUNTOR DR TIPO A 40A ETEK — PROTEÇÃO PARA INSTALAÇÕES WALLBOX

MAIS PROTEÇÃO PARA SUA INSTALAÇÃO ELÉTRICA

Está instalando um carregador Wallbox para seu veículo elétrico e precisa de um dispositivo de proteção adequado?

O Disjuntor Diferencial Residual ETEK EKL13-63 foi desenvolvido para reunir proteção contra fugas de corrente, sobrecargas e curtos-circuitos em um único equipamento compacto.

É uma solução para projetos elétricos residenciais e comerciais compatíveis com suas especificações, incluindo instalações de recarga de veículos elétricos que permitam sua utilização.

PRINCIPAIS BENEFÍCIOS

• Proteção diferencial Tipo A, capaz de detectar correntes residuais alternadas e contínuas pulsantes.
• Corrente nominal de 40 amperes.
• Sensibilidade diferencial de 30 mA.
• Proteção termomagnética contra sobrecargas e curtos-circuitos.
• Instalação compacta em trilho DIN.
• Botão de teste para verificação periódica do funcionamento.
• Equipamento da marca ETEK, especializada em dispositivos elétricos de proteção.

FICHA TÉCNICA

Marca: ETEK
Modelo: EKL13-63
Categoria: Disjuntor diferencial residual com proteção contra sobrecorrente (DDR/RCBO)
Tipo de proteção diferencial: Tipo A
Corrente nominal: 40 A
Sensibilidade diferencial: 30 mA
Curva de disparo: C
Configuração: 1P+N
Tensão nominal: 230/240 V CA
Frequência: 50/60 Hz
Capacidade de interrupção: 6 kA
Montagem: Trilho DIN de 35 mm
Largura aproximada: 36 mm
Altura aproximada: 81,8 mm
Profundidade aproximada: 71,3 mm
Norma de fabricação declarada: IEC/EN 61009-1

Observação: as características de 30 mA e curva C devem corresponder à identificação da unidade fornecida.

APLICAÇÃO EM CARREGADORES WALLBOX

O dispositivo pode integrar instalações de recarga de veículos elétricos quando suas características elétricas atendem aos requisitos do carregador e ao projeto da instalação.

ATENÇÃO: o DR Tipo A não substitui, por si só, a proteção específica contra correntes diferenciais contínuas lisas de 6 mA. Verifique se o seu Wallbox já incorpora essa função ou se o projeto exige proteção adicional.

A compatibilidade deve ser confirmada com o manual do carregador e pelo profissional responsável pela instalação.

PERGUNTAS FREQUENTES

1. É compatível com qualquer Wallbox?

Não necessariamente. Verifique a corrente exigida, o tipo de alimentação elétrica e os dispositivos de proteção especificados pelo fabricante do seu carregador.

2. Funciona em rede de 220 V?

O modelo EKL13-63 possui tensão nominal de 230/240 V e configuração 1P+N. Sua aplicação prevista é em circuitos compatíveis com fase e neutro.

3. Funciona em 220 V com duas fases e sem neutro?

Não recomendamos utilizar este modelo 1P+N nessa configuração. Para uma instalação com duas fases e sem neutro, procure um dispositivo especificamente adequado à topologia da rede e às recomendações do fabricante do carregador.

4. Qual a diferença entre o Tipo A e o Tipo AC?

O Tipo A detecta correntes diferenciais alternadas e contínuas pulsantes. Por essa característica, é utilizado em diversas aplicações que possuem equipamentos eletrônicos.

5. O dispositivo também protege contra curtos-circuitos?

Sim. O EKL13-63 é um disjuntor diferencial residual com proteção termomagnética integrada. Diferentemente de um interruptor DR convencional, também possui proteção contra sobrecorrentes.

6. Preciso instalar um disjuntor separado?

O equipamento já possui proteção termomagnética, mas a necessidade de outros dispositivos depende do dimensionamento, da proteção a montante e dos requisitos do projeto elétrico.

7. Como é feita a instalação?

O equipamento foi projetado para montagem em trilho DIN de 35 mm. A instalação deve ser executada por profissional habilitado, seguindo as instruções do fabricante e o projeto elétrico.

CONTEÚDO DO FORNECIMENTO

01 Disjuntor Diferencial Residual ETEK EKL13-63, na configuração anunciada.

ADQUIRA O DISPOSITIVO ADEQUADO AO SEU PROJETO

Escolher corretamente os componentes elétricos é uma etapa importante para a segurança da sua instalação.

Confira as especificações do seu Wallbox e aproveite nossa oferta de lançamento para adquirir seu dispositivo ETEK.
